從粉煤灰中提取氧化鋁的六種工藝方法及其優(yōu)缺點(diǎn)分析

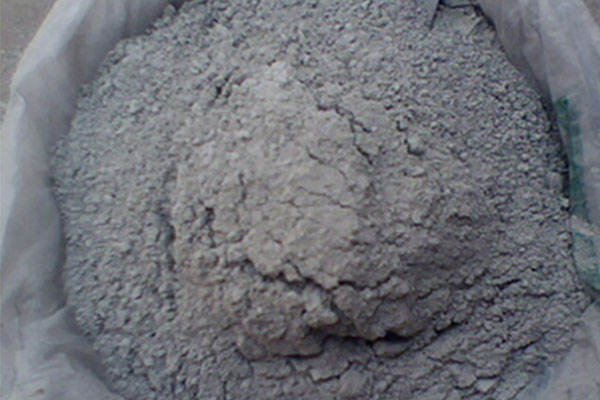

　　粉煤灰是煤炭燃燒后從電廠(chǎng)排出的工業(yè)固體廢物。鍋爐內，煤炭中的大部分可燃物被完全燃燒;在高溫下，不燃物(主要是灰粉)熔化后形成大量細小的球形顆粒，經(jīng)過(guò)除塵器收集和與氣體分離后形成粉煤灰。根據燃煤鍋爐類(lèi)型的不同，粉煤灰可分為循環(huán)流化床粉煤灰和煤粉爐粉煤灰。

　　一堿法粉煤灰提取氧化鋁工藝

　　堿法粉煤灰提取氧化鋁工藝以拜耳法為基礎，主要利用堿與氧化鋁的反應，生成可溶解的鋁酸鈉，實(shí)現粉煤灰中鋁元素與雜質(zhì)的分離。堿法的優(yōu)點(diǎn)是方法簡(jiǎn)單，技術(shù)成熟，氧化鋁純度好，溶出率高，缺點(diǎn)是能耗大，尾渣大。

　　01

　　石灰石鍛燒法

　　石灰石鍛燒法的反應溫度為1300℃~1400℃，反應物為粉煤灰和石灰，旨在將氧化鋁轉化為溶解鋁酸鈣(12CaO·7Al2O3);與此同時(shí)，石灰與硅發(fā)生反應，產(chǎn)生不溶性硅酸二鈣(2CaO·SiO2);熟料活化后，溶解在Na2CO3溶液中，從而實(shí)現元素硅與鋁的分離;溶液先后經(jīng)過(guò)脫硅、碳分、烘焙，形成氧化鋁產(chǎn)品。

　　過(guò)程中存在的問(wèn)題：①需要引入大量的石灰石，造成后續廢渣較多，需要配套產(chǎn)能較高的水泥。②1300℃~1400℃的烘焙溫度，能耗高。③烘焙難以控制，烘焙溫度狹窄，熟料質(zhì)量難以保證。

　　02

　　預脫硅-堿石灰燒結法

　　預脫硅-堿石灰燒結法是在一定條件下，先用粉煤灰和NaOH液體溶解灰中的SiO2獲得硅酸鈉溶液，進(jìn)一步生產(chǎn)白炭黑或活性硅酸鈣;提取部分硅后的固體渣A/S得到改善，氧化鋁通過(guò)燒結法獲得。

　　這種工藝具有以下優(yōu)點(diǎn)：①預脫硅可顯著(zhù)減少產(chǎn)渣量。②由于CaCO3的用量減少，因此能耗會(huì )低于直接鍛燒法。③基于堿石灰燒結法的廣泛應用，技術(shù)成熟可靠。

　　過(guò)程中存在的問(wèn)題：①主要問(wèn)題是預脫硅不徹底，成渣量仍較大。②能源消耗仍然很高。

　　二酸法粉煤灰提取氧化鋁工藝

　　酸法粉煤灰提取氧化鋁，首先使用無(wú)機酸(HCl、H2SO4、HNO3)處理粉煤灰，制成相應的鋁鹽溶液，除雜后蒸發(fā)結晶，烘烤后氧化鋁，吸收后循環(huán)使用相應的酸氣。在酸法中，硅不參與反應，SiO2在溶解過(guò)程中以渣的形式被去除。酸法主要包括HCl浸出法和濃硫酸浸出法。

　　01

　　鹽酸浸出法

　　在鹽酸法中，更具代表性的是“一步酸溶法”粉煤灰提取氧化鋁工藝，同時(shí)聯(lián)產(chǎn)硅、釩、鐵等副產(chǎn)品。

　　“一步酸溶法”工藝主要由原料和溶解、沉降、除雜、蒸發(fā)結晶、鍛燒、酸吸收等工藝組成。具體來(lái)說(shuō)，電廠(chǎng)排放的粉煤灰和HCl、水按一定比例配制成漿料;高溫高壓溶出達到預定溶出率后，送至沉降單元進(jìn)行固液分離;氯化鋁溶液通過(guò)液相除雜凈化獲得，六水氯化鋁晶體通過(guò)三效順流蒸發(fā)形成;在烘焙過(guò)程中，晶體氯化鋁通過(guò)高溫煅燒形成終產(chǎn)品氧化鋁。

　　這種工藝具有以下優(yōu)點(diǎn)：①工藝短，能耗低，酸可循環(huán)利用。②不但能產(chǎn)生氧化鋁，還能提取有價(jià)值的元素，如釩、鋰、硅等。

　　過(guò)程中存在的問(wèn)題：①因為灰中的氧化鈣和氧化鐵是一起溶解的，所以對除雜物的凈化要求很高。②因為鹽酸具有很強的腐蝕性，所以對設備材料的要求很高。

　　02

　　濃硫酸浸出法

　　硫酸浸出法是將粉煤灰和硫酸按一定比例混合，在一定溫度和壓力下發(fā)生反應�；抑械难趸�鋁和硫酸反應產(chǎn)生Al2(SO4)3，而灰中的SiO2不參與反應，從而實(shí)現硅和鋁的分離。溶解反應后的物料通過(guò)固液分離，獲得Al2(SO4)3粗制液;去除雜質(zhì)，去除鐵、鈣等雜質(zhì)，獲得精制液;精制液通過(guò)濃縮晶體獲得硫酸鋁晶體;晶體烘焙產(chǎn)生氧化鋁產(chǎn)品，烘焙產(chǎn)生的煙氣通過(guò)酸吸收工藝產(chǎn)生硫酸回收。

　　現在，工藝還沒(méi)有看到工業(yè)化的應用，主要是實(shí)驗室研究。

　　這種工藝具有以下優(yōu)點(diǎn)：①氧化鋁在粉煤灰中的浸出率高達85%以上。②酸能回收利用。

　　三是其它粉煤灰提取氧化鋁工藝

　　01

　　堿溶法

　　采用粉煤灰為原料，通過(guò)兩步堿溶法提取氧化鋁，避免了粉煤灰活化過(guò)程中的高能耗，減少了廢渣產(chǎn)量。

　　02

　　亞熔鹽法

　　利用亞熔鹽介質(zhì)流動(dòng)性好、沸點(diǎn)高、反應活性高、分離功能可調等優(yōu)良特性，自主研發(fā)了亞熔鹽提取粉煤灰中的氧化鋁工藝。主要包括:將粉煤灰與NaOH溶液混合加熱，溶解熔鹽，破壞灰中穩定的物相結構，使Al元素以NaAlO2的形式進(jìn)入亞溶鹽，其余的Si、Ca、Na進(jìn)入脫鋁渣，實(shí)現鋁渣分離，保證氧化鋁溶出率高于90%。與傳統的固相堿熔燒結反應相比，液體亞熔鹽與粉煤灰之間的液體固體反應具有更高的傳質(zhì)效率和更快的速度，同時(shí)有效降低能耗和尾渣產(chǎn)生。
