粉煤灰使用中出現的新問(wèn)題匯總

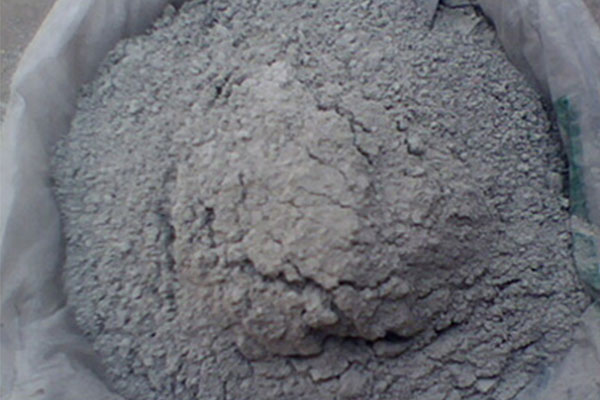

　　對于目前的預拌混凝土來(lái)說(shuō)，粉煤灰的質(zhì)量是非常重要的。它也被稱(chēng)為粉煤灰。與高質(zhì)量粉煤灰混合的混凝土性能與低質(zhì)量粉煤灰生產(chǎn)的混凝土性能大不相同。低質(zhì)量的粉煤灰不僅不能提高混凝土成許多問(wèn)題。

　　(1)混凝土和易性差。

　　和易性是評定新拌和混凝土性能的關(guān)鍵指標值，也是工程施工企業(yè)關(guān)心的.立即危害混凝土應用狀況的一項內容。該拌和混凝土企業(yè)生產(chǎn)制造的混凝土出廠(chǎng)機與一般混凝土沒(méi)有顯著(zhù)差別，但歷經(jīng)一段時(shí)間后會(huì )有很多的水沉淀出來(lái)，進(jìn)而導致混凝土的離析分層，澆筑后導致比較嚴重的工程質(zhì)量事故。

　　(2)混凝土有氨氣的味道。

　　混合這種粉煤灰產(chǎn)生的混凝土通常有強烈的氨氣味，而且隨著(zhù)混合的繼續，氣味逐漸變得強烈。經(jīng)過(guò)對問(wèn)題混凝土使用的原材料逐一檢查，發(fā)現所有材料在單獨檢查時(shí)沒(méi)有異味，但粉煤灰和水泥混合后會(huì )有強烈的氨氣味。

　　(3)延長(cháng)混凝土凝結時(shí)間。

　　結合現場(chǎng)拆模時(shí)間和預拌混凝土企業(yè)自留試塊凝結時(shí)間，發(fā)現混凝土凝結時(shí)間明顯延長(cháng)。一般情況下，混凝土凝結時(shí)間約為8~10小時(shí)，使用這種粉煤灰后的混凝土凝結時(shí)間達到18~20小時(shí)。凝結時(shí)間的延長(cháng)不僅延誤了施工進(jìn)度，而且這種變化往往無(wú)法提前預測，也無(wú)法通過(guò)正常的檢測手段找到。這樣，在預拌混凝土正常生產(chǎn)的情況下，混凝土結構根據正常時(shí)間進(jìn)行拆模，等到拆模后，由于混凝土的硬化和強度增長(cháng)還沒(méi)有達到拆模條件，甚至當地還沒(méi)有凝結，因此粘結模具。

　　(4)減少混凝土強度。

　　經(jīng)過(guò)多次測試，發(fā)現在新攪拌混凝土和良好的易性條件下，使用這種粉煤灰制成的混凝土的標準維護試塊的抗壓強度低于正常值。以C35試塊的強度為例，表1(a)是具有氨味的混凝土試塊的強度，b)是普通混凝土試塊的強度。經(jīng)過(guò)比較，不難發(fā)現具有氨味的混凝土試塊的強度明顯低于普通試塊的強度，差異很大。

　　(5)混凝土結構缺陷。

　　因為混泥土和易性差.凝結時(shí)間長(cháng).強度降低等緣故，應適度延伸混泥土結構拆模時(shí)間，但因為一切原材料檢測結果一切正常，生產(chǎn)制造一切正常，事前并沒(méi)有預料會(huì )產(chǎn)生難題，當然也沒(méi)有采用相對的防范措施;因此按一切正常時(shí)間拆模，拆模后發(fā)覺(jué)混泥土強度沒(méi)有做到拆模標準，部分乃至沒(méi)有徹底硬化，導致大面積粘模，乃至脫落。
